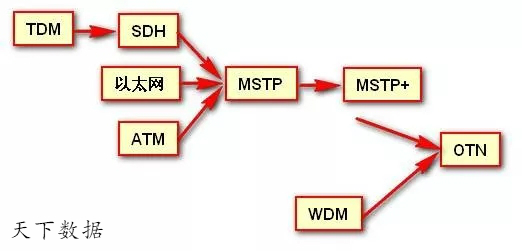

光傳輸網發展歷程如下：

首先解釋一下TDM，TDM就是時分復用模式。時分復用是指一種通過不同信道或時隙中的交叉位脈沖，同時在同一個通信媒體上傳輸多個數字化數據、語音和視頻信號等的技術。 SDH系統的電路調度均以TDM為基礎，所以看到很多人說SDH業務就是TDM業務，就是傳統的電路調度。

隨著不斷增長的IP數據、話音、圖像等多種業務傳送需求使得用戶接入及駐地網的寬帶化技術迅速普及起來，同時也促進了傳輸骨干網的大規模建設。由于業務的傳送環境發生了巨大變化，原先以承載話音為主要目的的城域網在容量以及接口能力上都已經無法滿足業務傳輸與匯聚的要求。于是，MSTP(多業務傳送平臺)技術應運而生。

MSTP（Multi-Service Transfer Platform）（基于SDH 的多業務傳送平臺）是指基于SDH 平臺同時實現TDM、ATM、以太網等業務的接入、處理和傳送，提供統一網管的多業務節點。多生成樹（MST）使用修正的快速生成樹（RSTP）協議，叫做多生成樹協議（MSTP）

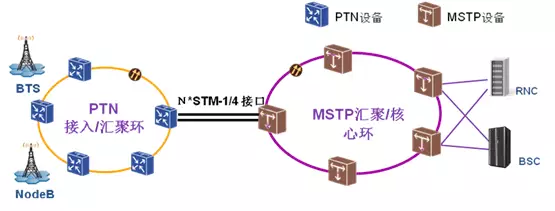

簡單來說如下圖：

隨著互聯網的大力普及，電腦、手機、電視等終端都能上網了，帶寬的需求急劇增加，電信運營商們賺錢的機會來了。但是，挑戰也來了，以前1*155M（STM-1）可以供好幾千人打電話，現在人們?cè)诖螂娫挄r(shí)還要上網，帶寬需求增長和現網資源出現激烈的矛盾。

要解決這個矛盾，我們就來看看SDH這位紅人平時是如何與人相處的：

SDH這位紅人一直都是我行我素，唯我獨尊，從不與人分享公共資源，比如二環批給我跑，二環就不許有其它車輛經過，上面就我一輛車。剛開始，我這個車能拉1個客人（STM-1），那么二環的效率就是運送了一個人（155M--STM-1），后來把車噸位升級了，我能拉64個客人（64*STM-1），那么二環的效率就是（10G-STM-64），這就是環速率。如果有個時間段沒有人需要運送，那么我就空跑，沿路看看風景、美女什么的，這時的效率就是0，其它道路就是堵死了也和我沒關。

由于比較固執，自己也有很多的無奈，比如你的車能裝64位客人，但現在有65位客人，對不起，我也只能運64人，我們把這種低效率運作方式叫剛性管道�，F(xiàn)在需要運送的客人越來越多了，忙不過來了，解決方法有三個：

第一種：多修幾條路（新建光纜），進行人員分流；缺點：成本和周期太長--------PASS

第二種：升級汽車噸位（提高速率）；缺點：汽車廠還沒研發出更大載重的車輛（電子元器件受限）-PASS

第三種：將二環劃分成多個車道（波道），多個車輛共享道路

通過比較發現方案三可行，立即執行！于是乎，WDM產生了。

WDM即波分復用WDM(Wavelength Division Multiplexing)是將兩種或多種不同波長的光載波信號（攜帶各種信息）在發送端經復用器(亦稱合波器，Multiplexer)匯合在一起，并耦合到光線路的同一根光纖中進行傳輸?shù)募夹g(shù)；在接收端，經解復用器(亦稱分波器或稱去復用器，Demultiplexer)將各種波長的光載波分離，然后由光接收機作進一步處理以恢復原信號。這種在同一根光纖中同時傳輸兩個或眾多不同波長光信號的技術。

簡單來說波分服用就是將多個車道（波道）的車輛（信號）放到同一條道路（光纖）中進行傳送。

高速公路: 光纖

巡邏車: 監控信號

加油站: 光中繼（放大）站

灰色汽車: 不同的客戶側業務

彩色汽車: 不同通道（波長）內的承載業務

車道: 光波長

這里又根據車道間隔大小，分為兩類：

車道間隔為20nm的，為稀疏波分，又稱粗波分。

車道間隔小于等于0.8nm的，為密集波分。

這樣帶寬成倍增加了，暫時解決了帶寬不足的問題！可以休息休息了……

WDM得到重用后，各地紛紛仿效，現在的WDM不僅在城市主干道里使用（城域波分），還用在跨市、跨省道路上（長途波分）。

隨著人們需求的不斷增加，車道數也由剛開始的16或32一下子擴充到40、80、160，目前施工水平（制造工藝）已經突破200個車道數（波道）。

但我們的管理水平還是很低的，主要體現在一下幾個方面：

1、交通管理消息傳遞不暢（OAM缺乏）：

WDM的初衷就是為了解決帶寬不夠問題，沒有考慮到帶寬提高后，管理也要跟上呀。

現在最大的問題是車輛多了，如何對每一輛車的狀態做到了如指掌，交警（OSC）感到力不從心。

這時，有幾位SDH的司乘人員在小聲談?wù)摚何覀僑DH公交系統，都有統一的管理機構，每一輛車上都有司機和售票員，分工明確，還用實時視頻監控（在線監測），公司時刻都能了解每一輛車的運行狀況，WDM你差的太遠了。

2、調度不夠靈活：

WDM在設計之初就有一個嚴重缺陷：比如一個貨物要從西安運到北京，預先分配的車道是10車道（第10波），那么從西安到北京全程都是第10車道，不能更改，除非你經過了好幾個高速段（光再生段），如西安-鄭州、鄭州-北京，那么你在鄭州可以有一次更換車道的機會，而且這種更換車道的代價是為你這次的行為專門修一條小路（布放光纖）。

以前SDH遇到類似的情況時就在鄭州修一個大的調度中心，所有問題都解決了。

3、容易堵死（保護不完善）：

在城市主干道或省際快速道路上，為了提高效率，在公路設計時就考慮到與普通道路的區別，只設置幾個很少的出口，其它全是封閉的。

這樣帶來的后果是一旦發生擁堵或交通事故，乘客就會鬧得不可開交（業務中斷）。

想想我們的城市公交SDH，司機一看到前面堵車，馬上就抄小路了�？赡軙�(huì)有幾個乘客不能在目的地下車（少量業務中斷），但是絕大部分乘客都能順利到達。究其原因，就是有大量可用迂回路由，再加上靈活調度（司機就可決定）。

交通運輸局（ITU-T）看到問題所在，從以下幾個方面進行改革：

1、為所有上路車輛增加監控設備以及必要的安全管理員----增加OAM開銷。

2、在交通樞紐節點增設調度樞紐-----增加業務調度（車道間調度【光層調度】和貨物或乘客間調度【電層調度】）。

3、依托調度樞紐，加上在道路上預留一部分車道或一部分車輛，為所有車輛提供完善的保障-----完善保護機制。

SDH笑道：這是什么改革，我們一直都是這樣做的，就是容量沒你大而已。

WDM回應道：我容量確實比你大得多，但這些方面沒你們做得好。

他們握手言歡，優勢互補，一個全新的模式誕生了------OTN。

概況一下OTN：

OTN是在WDM基礎上，融合了SDH的一些優點，如豐富的OAM開銷、靈活的業務調度、完善的保護方式等。

所以簡單的說：OTN=WDM+SDH

OTN是以波分復用技術為基礎、在光層組織網絡的傳送網，是下一代的骨干傳送網。OTN是通過G.872、G.709、G.798等一系列ITU-T的建議所規范的新一代“數字傳送體系”和“光傳送體系”，將解決傳統WDM網絡無波長/子波長業務調度能力差、組網能力弱、保護能力弱等問題。

回顧一下SDH的特點：

1、統一發車頻率，1秒發車8000次，制度規定，無法更改（沿襲PDH制度）；

2、通過研發更大噸位的車輛來提高容量，高容量的車一般是由4輛低一個容量級別的車拼接而成，所以不同容量的車結構是不一樣的；

OTN電層調度的工作特點：

1、所有車輛的大小、規格、容量均統一，外形尺寸：4*4080；

2、根據需求提高發車頻率

優點：

1、無需不斷研發更大容量的車，減低開發成本；

2、統一結構，便于管理；

3、跨區域運輸方便（異廠家互通方便）；

4、理論上，可以通過提高發車頻率就可以無限提高容量，實現方式更簡單明了；

花開兩朵，各表一支，我們對以前的紅人SDH在江湖的發展做了詳細的描述，現在的SDH也只相當于OTN掌門下的一個堂主而已了，那么另一位紅人它現在發展的如何呢？

話說當年，以太網和ATM，就像華山派，以劍術精妙獨步武林，在武林中有較高的聲望，但在華山派中有分為以劍為主以氣為輔的劍宗和以氣為主以劍為輔的氣宗

以太網就像劍宗，ATM就像氣宗

以太網以簡單著稱，容易上手引來眾多門徒；ATM因其內功心法太過高深，修煉之人寥寥。最后的爭斗中以太網獲得大勝，這與小說中的情節不相符，令人費解……

直到有一天，以太網在為如何將本門派再發揚光大煩惱，同時ATM也在為有如此高深的武功沒人賞識郁悶，二位昔日的對手，偶遇并交談后，ATM想借以太網來提高影響，以太網想借ATM的內功精髓來壯大聲勢，一拍即合

兩人經過數月秘密商討，并在一年之后，共同發布了一本新的武功秘笈-MPLS（多協議標簽交換）

該部武功秘笈后來被改編為多個版本，是其它武功的重要基礎，這是后話！

核心對比：

ATM   VPI     VCI

MPLS  TUNNEL  VC

以太網的聲勢越來越大，再加上又有MPLS助陣，逐漸有了可以抗衡SDH的實力，所以才有了SDH與以太網的初步融合,誕生了MSTP，但MSTP因?yàn)楣蓹?quán)問題，還是SDH主導，以太網、ATM只能是配角，以太網并不高興，發誓要有所改觀……

為了對抗SDH陣營，以太網大力發展自己的勢力范圍，走農村包圍城市的策略，先將末端IP化（業務側IP化）。IP可以作為SDH的貨物，通過SDH進行傳輸，但問題出來了：

SDH當初開發時就對貨物有嚴格的外形要求，必須是“塊狀結構”，而且大小也是標準的，每一個座位也是按照這個要求做的，這樣運輸?shù)男�率最高；后�?lái)IP這種長相奇特（格式不同）的貨物越來越多，就算是專門開發出了MSTP，說白了MSTP就是在SDH車輛上給IP和ATM留了幾個專座而已，IP還是不能很好的運輸！原因是IP是以太網門下的得力弟子，以太網就是因?yàn)楹?jiǎn)單、無拘無束、盡力而為等特點為其創派宗旨，所以IP也有此特性，有的小巧，有的肥大（IP幀長可變），如果SDH/MSTP中的IP較少，問題不大，如果IP占到一半以上，恐怕車輛的改造成本就太大了

【MSTP：如果分組業務低于50%，仍有成本優勢】；

但現在的問題是IP貨物越來越多，我要自己成立運輸公司，而且要我說了算，不能再受制于SDH了；同時SDH也再想，能不能將車廂分成二層，一層給原來的業務，一層專門給IP預留，這樣就可以兼顧了。

現在真是百家爭鳴的時期，各種新公司、新技術都涌現出來，我們先說SDH陣營，由于先前MSTP成立時，股權分配不均，有很多遺留問題，導致現在以太網嚴重不滿意，現在SDH集團研究后推出MSTP+（也叫Hybrid MSTP），50/50股權分配，車輛變成二層，二層分開管理和調度，兩套調度體系（雙內核交叉）；也不為一種好的補償措施

再說以太網陣營，自由散漫慣了，現在出現了兩種大的分歧：

一種認為我們自己成立的運輸公司不讓SDH的客戶（TDM業務）上車，如果一定要進來，必須改頭換面-偽裝（仿真），同時我們沒有時間上的保證（無時間同步），我們純粹為我們以太網服務，我們的公司名叫IP-RAN；

一種認為我們應該吸收一些SDH的客戶，SDH經營了這么多年，它的客戶還是很多的（還有很多TDM業務需求），同樣進來后還是要改頭換面-偽裝（仿真），然后再我們的幫派里活動，出幫派后再去掉偽裝還原成自己原來的模樣，這個公司取名叫PTN

無論哪種方式，偽裝-易容術總少不了，隨后就開發了PWE3易容術

在PTN公司中又有2大派別：

一派是融合MPLS、易容術PWE3和MSTP的產物--------MPLS-TP派別；

一派是融合了QinQ和MSTP的產物------------------PBT派別；

對于MPLS-TP派別，支持者眾多，有華為、中興、烽火、阿朗、愛立信、中移動等重量級明星；

對于PBT派別，支持者僅有北電網絡，人單勢孤；

所以我們現在看到的PTN絕大部分是MPLS-TP派別；

隨著相互學習，現在的IP-RAN和PTN的差別也越來越小了，IP-RAN的優勢是三層無連接服務，但PTN現在也可以實現了；以前PTN為了傳輸SDH的客戶TDM業務，專門開發了時間和時鐘同步系統叫1588系統，現在使用的是V2版本，V3版本正在試驗中，現在IP-RAN也學過來了，也支持這一系統了。

真應了那句話：分久必合合久必分！

MSTP+（Hybrid MSTP）可以看做是SDH向以太網的妥協方案，不得已而為之；

IP-RAN和PTN現在已趨于一致，差別不大了，它們可以看做是向SDH發起的全面挑戰，現在看來它們是勝利了！如有疑問詳詢天下數據客服電話400-6388-808。
