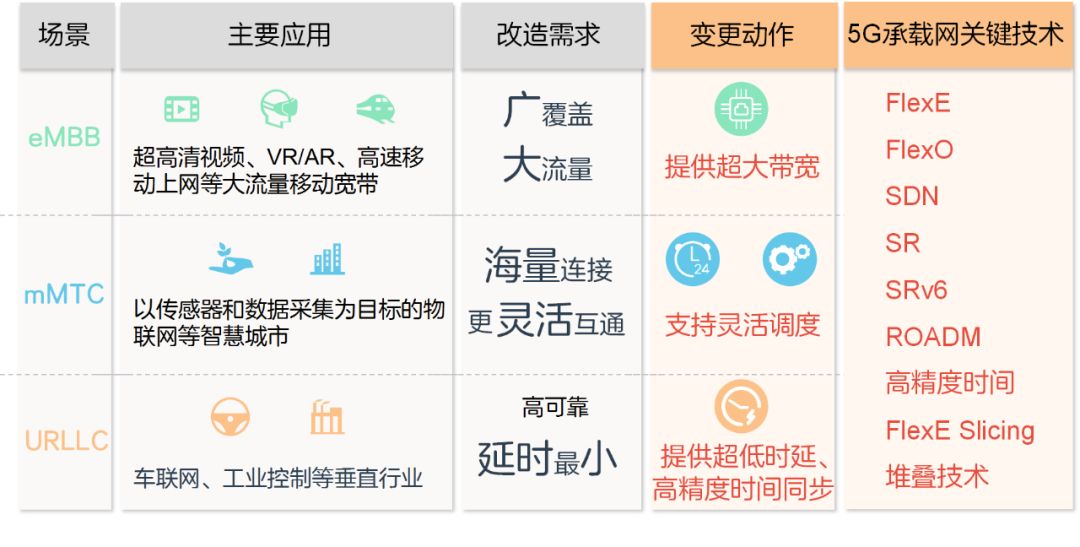

承載網作為無線接入網和核心網之間的信息傳送通道，肩負著承載各種語音和數據業務的重大使命。而5G承載網為滿足三大應用場景（eMBB、uRLLC、mMTC）的需求，需通過引入多種關鍵技術，提供超大帶寬、超低時延的傳輸管道，并支持靈活調度，實現高精度時間同步。

1.FlexE

FlexE（Flexible Ethernet，靈活以太網）解決了客戶業務速率受限于光模塊速率的問題。采用FlexE之前，為了確保業務能順利傳送，需要光模塊速率與業務速率嚴格匹配，如200Gbps的業務流就需要200Gbps的光模塊來傳輸。而采用FlexE后，可傳輸?shù)臉I(yè)務速率不再受限于光模塊速率，如通過綁定2個100Gbps光模塊，即可傳送200Gbps的業務流；同時，F(xiàn)lexE對光模塊的傳輸空間進行切分，劃分成多個5Gbps的小空間，對這些5Gbps的小空間進行組合，還可以傳輸75Gbps等非標準速率的業務流。

在OSI七層模型中，客戶業務速率體現在MAC層（即MAC接收客戶業務流），光模塊速率體現在PHY層（即PHY傳輸業務流）。而FlexE的實現方式為：在標準以太網的MAC層和PHY層之間增加了FlexE shim層，將MAC與PHY解耦，從而實現靈活的速率匹配。

2.FlexO

FlexO（Flexible Optical Transport Network，靈活光傳送網）解決了100Gbps光模塊不能傳輸大于100Gbps的OTN業務的問題。采用FlexO之前，超高清視頻、AR&VR等超100Gbps的OTN業務（如ODUflex和OTUCn）無法通過100Gbps的光模塊傳輸。采用FlexO后，通過綁定多個標準速率的物理端口（如N×100Gbps）來支持更高容量的ODUflex和OTUCn，并為OTUCn提供互通的系統接口。

說明：

• OTUC1為100Gbps的OTN業務，OTUCn=n×OTUC1。

• ODUflex為靈活OTN業務，速率靈活可變。

FlexO是怎么實現的呢？

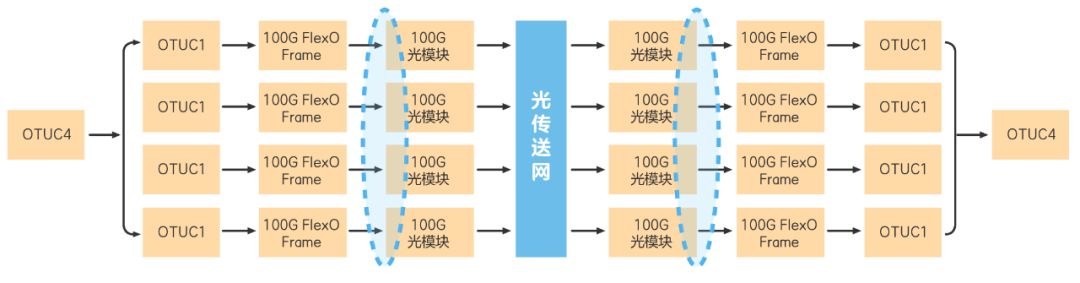

在發送端，F(xiàn)lexO先將OTUCn信號拆分成n個OTUC1信號，然后將OTUC1信號映射到100Gbps FlexO Frame，再將n個100Gbps 的FlexO Frame綁定到n個100Gbps光模塊進行傳輸。當接收端接收到信號后，通過解綁定多個光模塊、解除FlexO映射、復用信號三個步驟，將拆分的n個OTUC1信號還原為一個OTUCn信號。

3.SDN

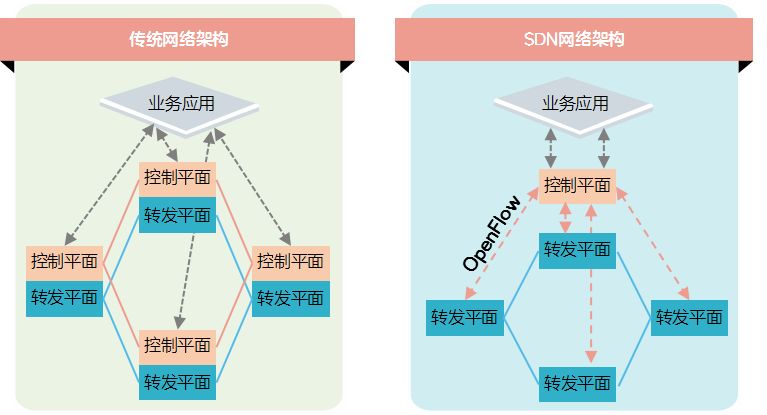

SDN（Software Defined Network ，軟件定義網絡）讓軟件來控制網絡，充分開放網絡能力，讓網絡的更新像軟件更新一樣快速便捷。SDN通過核心技術OpenFlow將傳統網絡中的設備控制平面與數據轉發平面相分離，實現對網絡流量的靈活控制，使網絡資源可以按需調配。SDN還為用戶帶來了以下收益：

• 設備硬件歸一化。硬件只關注轉發和存儲能力，與業務特性解耦，可以采用相對廉價的商用的架構來實現。

• 控制智能化。網絡的智能性全部由軟件實現，網絡設備的種類及功能由軟件配置而定，對網絡的操作控制和運行由服務器作為網絡操作系統來完成。

• 響應快速化。對業務響應相對更快，可以定制各種網絡參數，如路由、安全、策略、QoS、流量工程等，并實時配置到網絡中，開通具體業務的時間將縮短。

4.SR

SR（Segment Routing，分段路由）降低了網絡連接的復雜度，使得業務路徑的維護更容易，能支撐5G網絡實現海量連接下的靈活調度。

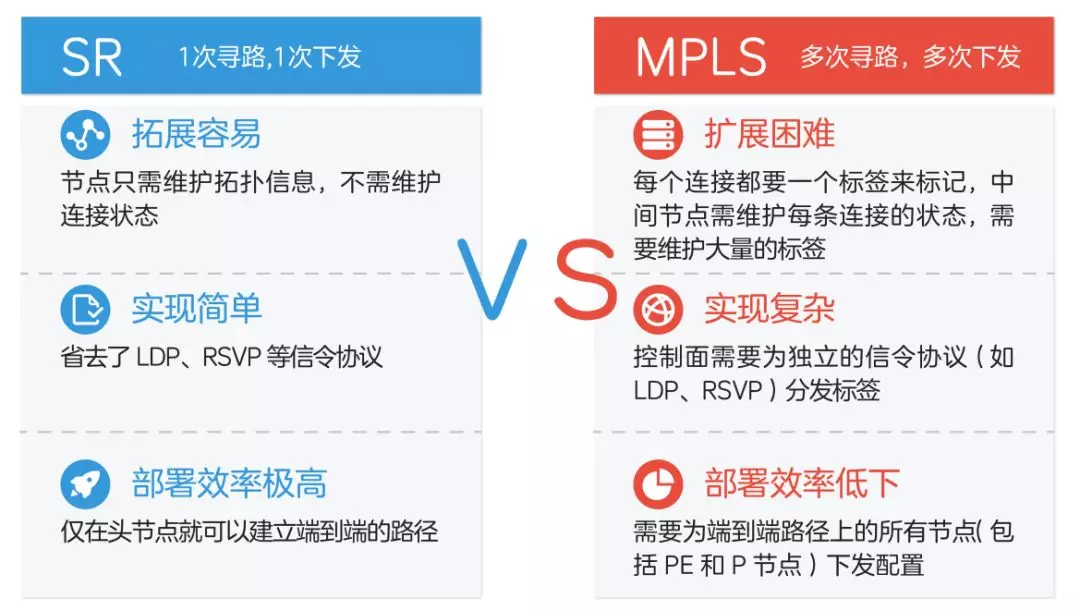

SR是一種源路由轉發技術，只需在網絡的入節點指定數據包要途經的部分或者全部節點和鏈路信息，其他途經節點只需轉發，不需維護連接狀態。SR的這種源路由技術可直接應用在MPLS架構上，但對MPLS進行了優化提升，讓網絡的部署和維護都變得更容易。

5.SRv6

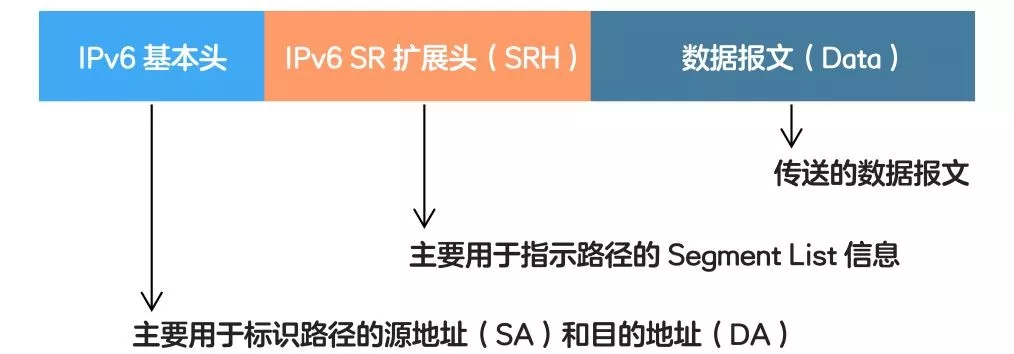

SRv6是SR技術與IPv6網絡結合的新技術，同時繼承了兩者的優點。SRv6不再需要使用獨立的信令協議來為網絡中的每個節點分發標簽；同時SRv6只需要在原有IPv6的基礎報文上進行擴展（新增了一個路由擴展頭SRH），就可以直接使用IPv6隧道轉發數據，而不再需要額外使用MPLS隧道來進行數據轉發。

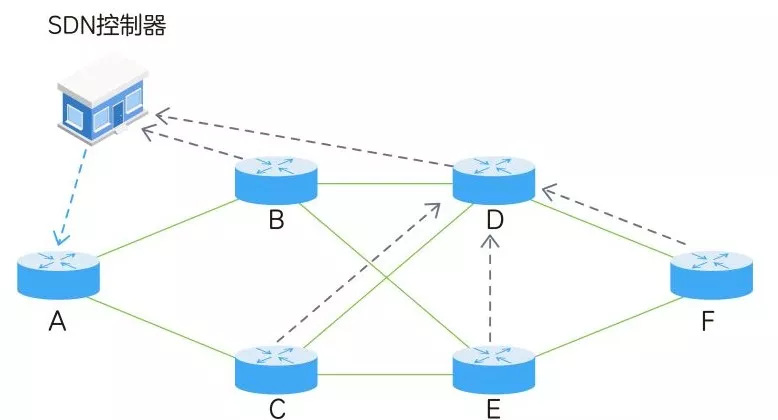

SRv6還可以和SDN技術相結合，利用自身的靈活性配合SDN的管理調度能力，使網絡配置及數據傳輸變的更為簡單。

6.ROADM

ROADM（Reconfigurable Optical Add/Drop Multiplexer，可重構光分插復用器）可以通過遠程方式對波長信號進行配置，并且動態指配每個波長信號的上路、下路或直通，實現了OTN業務波長信號的靈活調度，有效的提高了運維效率。

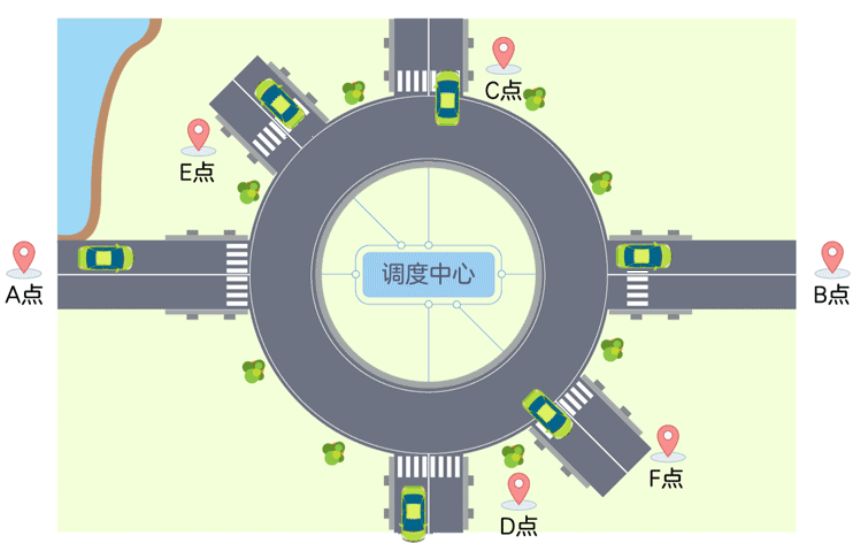

ROADM能夠?qū)崿F(xiàn)波長信號在任意通道任意方向的傳送。如下圖，ROADM可以遠程對環島路的車輛（業務信號）進行調度，使得從A點發出的車輛，走任意的傳輸通道，均能到達B/C/D/E/F的任意方向，實現了波長信號的任意調度。

7.高精度時間

高精度時間通過以下技術提升了網絡中設備傳遞時間信息的精度。

• Advanced time stamp，先進的物理層時戳：提升了設備開始計時和結束計時點的精度，就像提升了短跑中的起止時間記錄精度。

• Self-Adaptive time algorithm，自適應時間算法：提升了每個報文在設備中進行數據處理的時間長度精度，就像短跑中可以更精確的計算每個參賽選手的時間差距。

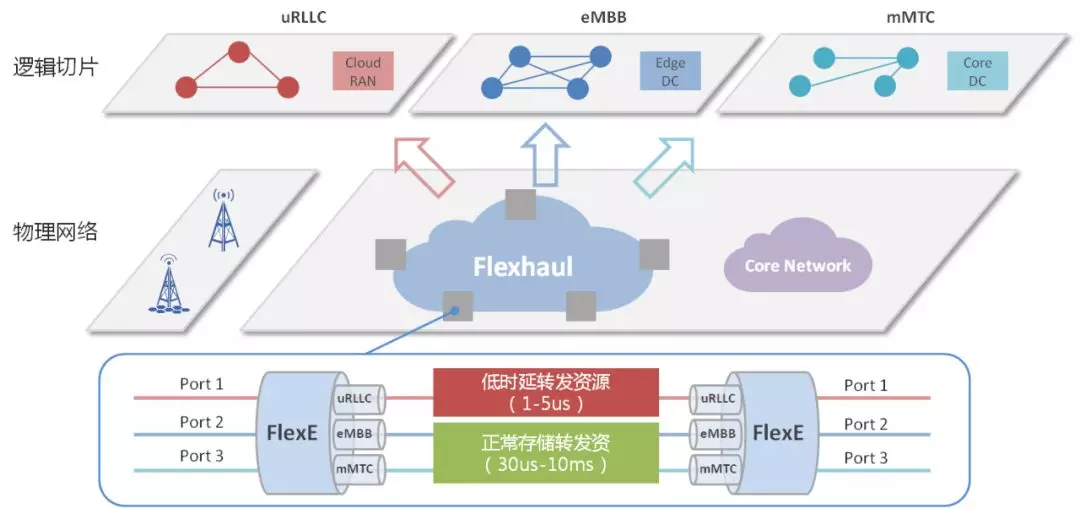

8.FlexE Slicing

通過FlexE Slicing，可將一張物理網絡進行多層次切片，以適應不同場景的SLA需求，并基于FlexE技術為業務提供剛性管道隔離，實現帶寬的靈活分配。

FlexE Slicing是承載網的網絡切片，即指對網絡的拓?fù)滟Y源（如鏈路、節點、端口）及網元內部資源（如轉發、計算、存儲等資源），進行虛擬化形成虛擬資源，并按需組織形成虛擬網絡（即切片網絡）。

采用FlexE Slicing后，業務與物理資源解耦。承載于虛擬網絡上的業務，看到的就是虛擬網絡，其對實際物理網絡并不感知。FlexE Slicing也應用SDN架構，實現承載網虛擬化和資源按需分配及統一調度。

9.堆疊技術

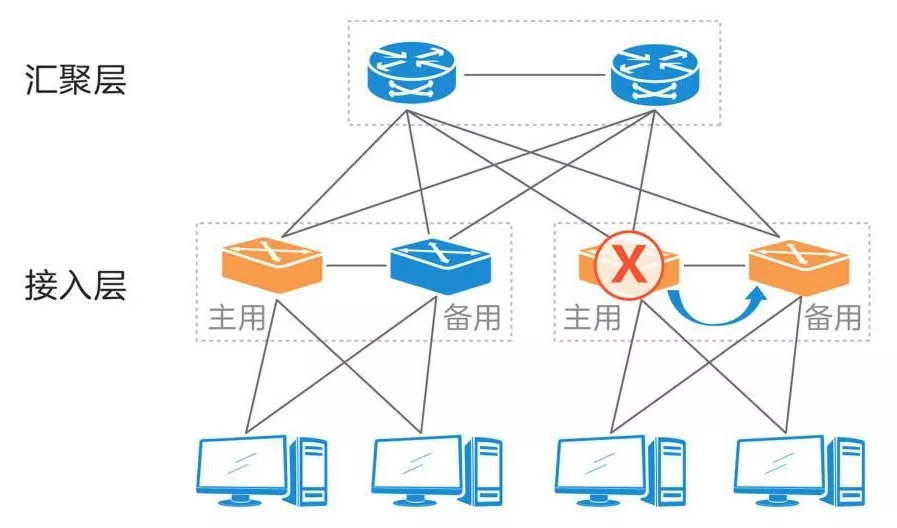

堆疊技術是將兩臺或多臺硬件設備組合在一起，虛擬化為一個邏輯設備進行使用和管理，將虛擬化的這個邏輯設備稱為一個堆疊系統。同一堆疊系統中的多個硬件設備之間相互冗余備份，某一硬件設備故障時，該堆疊系統中的其他硬件設備可以接管控制，避免因單點故障導致業務中斷。

虛擬化后的堆疊系統，其配置、維護和單臺設備幾乎相同。因此，在物理節點相同的情況下，采用堆疊技術后需要管理、維護的節點可以減少一半以上。采用堆疊技術后的網絡不需要STP協議，也就不會阻塞鏈路，鏈路利用率可以達到100%。

好了，5G承載的關鍵技術就介紹到這里，希望你有所收獲哦~~好學寶寶們，如需深入研究每一項關鍵技術，請關注公眾號“中興文檔”，在《5G系列》菜單查詢相應技術的詳細圖文。

文中涉及的縮略語：

eMBB（Enhanced Mobile Broadband，增強移動帶寬）

URLLC（Ultra Reliable Low Latency Communication，超高可靠超低時延通信）

mMTC（Massive Machine Type Communication，海量機器類通信）

MPLS（Multiprotocol Label Switching，多協議標記交換）

SLA（Service Level Agreement，服務等級協議）

SRH（Segment Routing Header，SR擴展頭）
