為了解決單臺設備部署時的單點故障，Hillstone推出了系列高可靠性組網解決方案，主要包括AP模式和AA模式。 設備AP模式工作時，一臺設備工作在主，一臺設備工作在備，其可以適應任何網絡拓?fù)洹? 設備AA模式部署時，兩臺設備均處于Active狀態。一般來說，AA方案對客戶周邊網絡的依賴性比較高。

　　1. 單機部署存在單點故障風險

　　單臺設備部署時，無論其可靠性多高，系統都必然要承受因單點故障而導致網絡業務中斷的風險。而且防火墻部署在互聯網出口一般主要使用網絡地址轉換(NAT)功能，因此無法使用Bypass來解決單點故障問題。

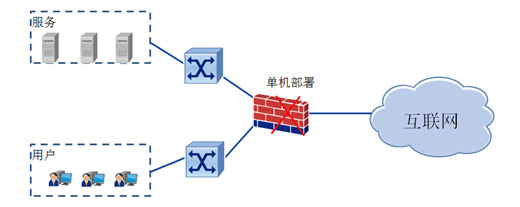

　　圖1 單機部署存在單點故障風險

　　2. 高可靠組網工作模式

　　2.1 AP模式

　　兩臺設備工作在透明模式或者路由模式)配置成一個"HA組"，一臺作為主設備，另一臺作為備份設備。主設備處于活動狀態，轉發報文，同時將其所有網絡和配置信息以及當前會話信息傳遞給備份設備。當主設備出現設備或鏈路故障時，備份設備接替主設備工作，轉發報文。這種主備模式具有較強冗余性，而且其網絡結構簡單，便于維護管理。

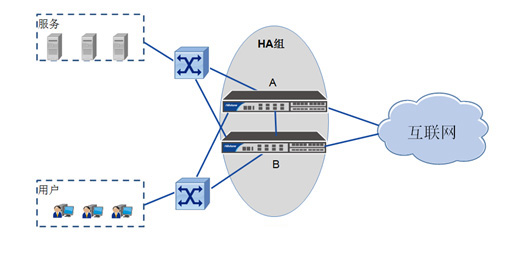

　　圖2 Hillstone下一代防火墻AP模式部署

　　2.2 AA模式

　　兩臺設備工作在透明模式或者路由模式)配置成兩個"HA組"，一臺在HA組0中作為主設備，在HA組1中作為備份設備;另一臺在HA組0中作為備份設備，在HA組1中作為主設備。兩臺設備同時運行各自的工作，且相互監測對方的情況。當其中一臺設備發生設備或鏈路故障時，另外一臺設備運行其自身的工作并且接管故障設備的工作，以保證工作不間斷。這種雙主模式具有高性能以及負載均衡的優點。

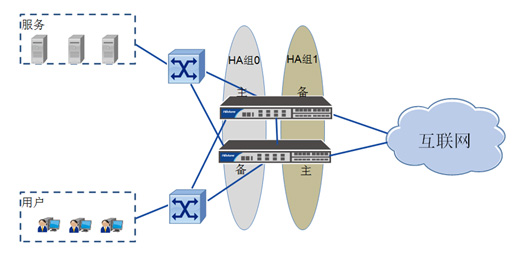

　　圖3 Hillstone下一代防火墻AA模式部署

　　3. 典型應用場景

　　3.1 企業互聯網出口

　　防火墻通常作為網關部署在企業的互聯網出口，網絡地址轉換(NAT)是必須的功能。一般來說企業網絡內網用戶和服務數量不多，為便于維護，內網用戶和服務都希望配置相同的網關地址，因此建議選擇兩臺防火墻AP模式部署。

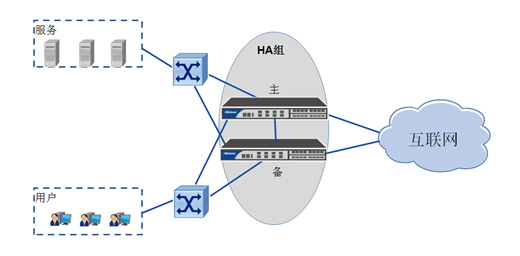

　　圖4 Hillstone企業互聯網出口HA解決方案(AP)

　　3.2 運營商IDC網絡出口

　　防火墻通常不作為網關部署在運營商IDC的網絡出口，也不需要做網絡地址轉換。由于運營商IDC具有業務多、數據流量大的特點，一般網關交換機都選擇負載分擔模式，同時也選擇兩臺防火墻AA模式部署。內網服務是否需要?jiǎng)澐侄嗖糠�，分別配置不同的網關地址，由交換機網關的負載分擔機制來決定。跟企業數據中心不同的是，運營商IDC組網中還需考慮內部業務間互訪控制的問題，因此Hillstone給出如下兩臺防火墻旁掛在IDC核心交換機上的解決方案。

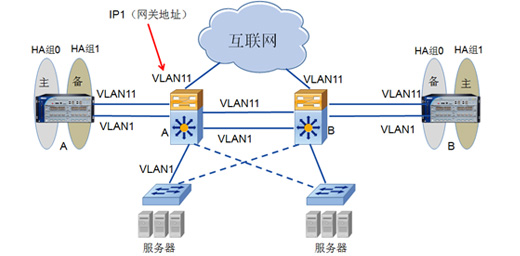

　　圖5 Hillstone運營商IDC網絡出口HA解決方案(AA)
