大型電商項目的服務端架構

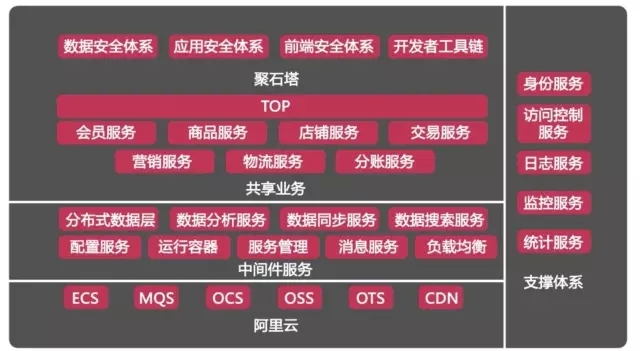

假如有1億用戶的訪問量,你的服務器架構是怎樣的?我們以淘寶架構為例，了解下大型電商項目的服務端架構是怎樣的，如圖所示：

• 上面是一些安全體系系統，如數據安全體系、應用安全體系、前端安全體系等。

• 中間是業務運營服務系統，如會員服務、商品服務、店鋪服務、交易服務等。

• 還有共享業務，如分布式數據層、數據分析服務、配置服務、數據搜索服務等。

• 最下面是中間件服務，如MQS即隊列服務，OCS即緩存服務等。

圖中也有一些看不到，例如高可用的體現、實現雙機房容災和異地機房單元化部署，為淘寶業務提供穩定、高效和易于維護的基礎架構支撐。

這是一個含金量非常高的架構，也是一個非常復雜而龐大的架構。當然這個架構不是一天兩天演進而成，也不是一上來就設計并開發成這么高大上的。

這邊我想說的是，小型公司要怎么做架構呢？對很多創業公司而言，很難在初期就預估到流量十倍、百倍以及千倍以后的網站架構會是一個怎樣的狀況。同時，如果系統初期就設計一個千萬級并發的流量架構，也很難有公司可以支撐這個成本。

因此，一個大型服務系統都是從一步一步走過來的，在每個階段，找到對應該階段網站服務器架構所面臨的問題，然后在不斷解決這些問題，在這個過程中整個架構會一直演進。

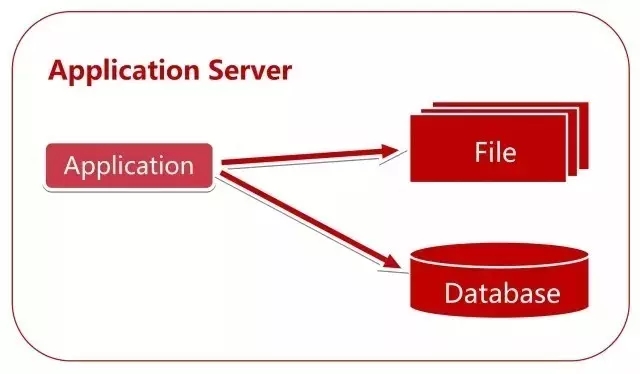

一、單服務器-俗稱all in one

從一個小網站說起。一臺服務器也就足夠了。文件服務器，數據庫，還有應用都部署在一臺機器，俗稱ALL IN ONE。

隨著我們用戶越來越多，訪問越來越大，硬盤、CPU、內存等都開始吃緊，一臺服務器已經滿足不了。這時看到下一步演進。

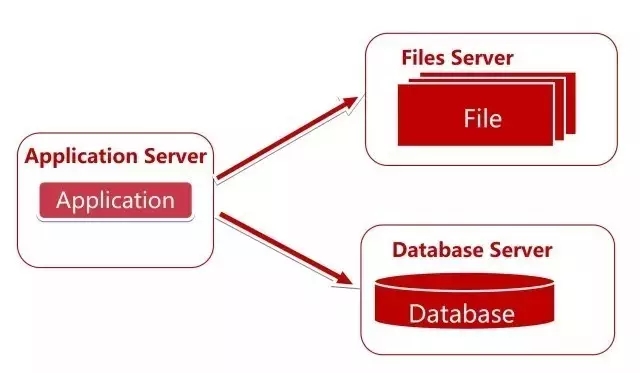

二、數據服務與應用服務分離

我們將數據服務和應用服務分離，給應用服務器配置更好的CPU和內存，給數據服務器配置更好更大的硬盤。

分離之后提高一定的可用性，例如Files Server掛了，我們還是可以操作應用和數據庫等。

隨著訪問QPS越來越高，降低接口訪問時間，提高服務性能和并發，成為了我們下一個目標，同時發現有很多業務數據不需要每次都從數據庫獲取。

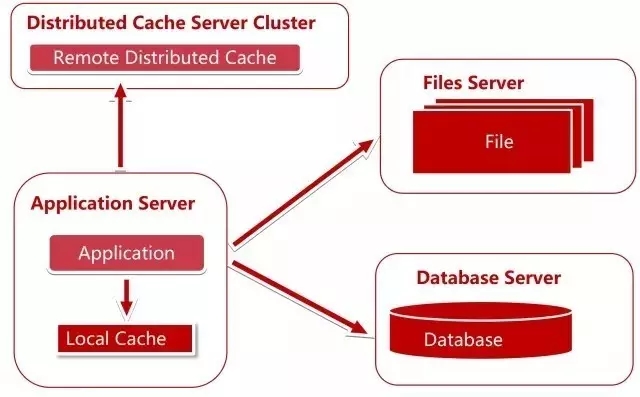

三、使用緩存

包括本地緩存、遠程緩存、遠程分布式緩存。

因?yàn)?80% 的業務訪問都集中在 20% 的數據上，也就是我們經常說的28法則。如果能將這部分?jǐn)?shù)據緩存下來，性能一下子就上來了。而緩存又分為兩種：本地緩存和遠程緩存緩存，以及遠程分布式緩存，我們這里面的遠程緩存圖上畫的是分布式的緩存集群(Cluster)。

思考的點

1. 具有哪種業務特點數據使用緩存？

2. 具有哪種業務特點的數據使用本地緩存？

3. 具有哪種務特點的數據使用遠程緩存？

4. 分布式緩存在擴容時會碰到什么問題？如何解決？分布式緩存的算法都有哪幾種？各有什么優缺點？

這個時候隨著訪問QPS的提高，服務器的處理能力會成為瓶頸。雖然可以通過購買更強大的硬件解決，但總會有上限，而且這個到后期成本就是指數級增長了，這時，我們需要服務器的集群來橫向擴展，所以就必須加個新東西：負載均衡調度服務器。

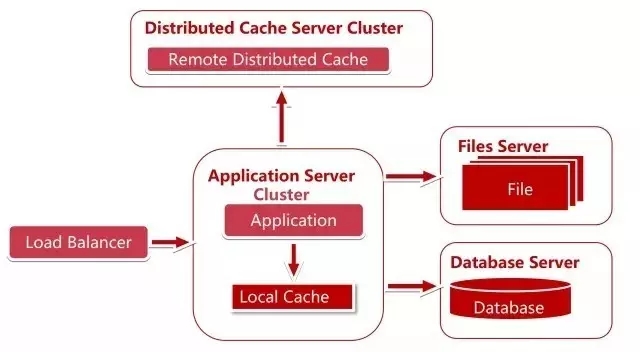

四、使用負載均衡，進行服務器集群

增加了負載均衡、服務器集群之后，我們可以橫向擴展服務器，解決了服務器處理能力的瓶頸。

思考的點

1. 負載均衡的調度策略都有哪些？

2. 各有什么優缺點？

3. 各適合什么場景？

打個比方，我們有輪詢、權重、地址散列，地址散列又分為原ip地址散列hash、目標ip地址散列hash，最少連接，加權最少連接，還有繼續升級的很多種策略......我們都來分析一下。

典型負載均衡策略分析

1. 輪詢：優點-實現簡單，缺點-不考慮每臺服務器處理能力

2. 權重：優點-考慮了服務器處理能力的不同

3. 地址散列：優點-能實現同一個用戶訪問同一個服務器

4. 最少連接：優點-使集群中各個服務器負載更加均勻

5. 加權最少連接：在最少連接的基礎上，為每臺服務器加上權值。算法為(活動連接數*256+非活動連接數)/權重，計算出來的值小的服務器優先被選擇。

繼續引出問題的場景

我們登錄時登錄了A服務器，session信息存儲到A服務器上了，假設我們使用的負載均衡策略是ip hash，那么登錄信息還可以從A服務器上訪問，但這個有可能造成某些服務器壓力過大，某些服務器又沒有什么壓力，這時壓力過大的機器(包括網卡帶寬)有可能成為瓶頸，并且請求不夠分散。

這時候我們使用輪詢或者最小連接負載均衡策略，就導致了第一次訪問A服務器，第二次可能訪問到B服務器，這時存儲在A服務器上的session信息在B服務器上讀取不到。

Session管理-Session Sticky粘滯會話

打個比方，如果我們每次吃飯都要保證用的是自己的碗筷，只要我們?cè)谝患绎埖昀锎嬷�自己的碗筷，并且每次去這家飯店吃飯就好了。

對于同一個連接中的數據包，負載均衡會將其轉發至后端固定的服務器進行處理。

解決了我們session共享的問題，但是它有什么缺點呢？

1. 一臺服務器運行的服務掛掉，或者重啟，上面的 session 都沒了。

2. 負載均衡器成了有狀態的機器，為以后實現容災造成了羈絆。

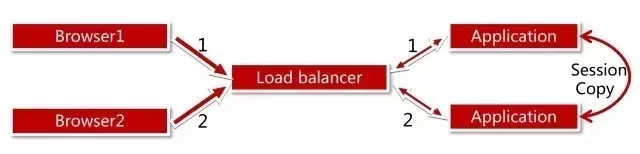

Session管理-Session 復制

就像我們?cè)谒�有的飯店里都存一份自己的碗筷。這樣隨意去哪一家飯店吃飯都OK，不適合做大規模集群，適合機器不多的情況。

解決了我們session共享的問題，但是它有什么缺點呢？

1. 應用服務器間帶寬問題，因?yàn)樾枰�不斷同步session數據。

2. 大量用戶在線時，服務器占用內存過多。

Session管理-基于Cookie

打個比方，就是我們每次去飯店吃飯，都帶著自己的碗筷去。

解決了我們session共享的問題，但是它有什么缺點呢？

1. cookie 的長度限制。

2. cookie存于瀏覽器，安全性是一個問題。

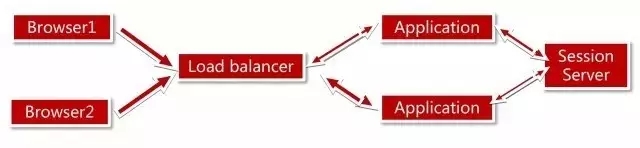

Session管理-Session 服務器

打個比方，就是我們的碗筷都存在了一個龐大的櫥柜里，我們?nèi)ト魏我患绎埖瓿燥�，都可以從櫥柜中拿到屬于我們自己的碗筷�?/p>

解決了我們session共享的問題，這種方案需要思考哪些問題呢？

1. 保證 session 服務器的可用性，session服務器單點如何解決？

2. 我們?cè)趯憫?yīng)用時需要做調整存儲session的業務邏輯。

打個比方，為了提高session server的可用性，我們可以繼續給session server做集群。

五、中間總結

所以網站架構在遇到某些指標瓶頸、演進的過程中，都有哪些解決方案？它們都有什么優缺點？業務功能上如何取舍？如何做出選擇？這個過程才是最重要的。

在解決了橫向擴展應用服務器之后，我們繼續回到目前的架構圖：

數據庫的讀及寫操作都還需要經過數據庫。當用戶量達到一定量，數據庫將會成為瓶頸。又該如何解決呢？

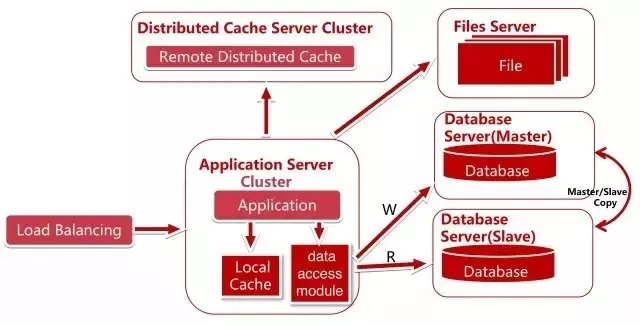

六、數據庫讀寫分離

使用數據庫提供的熱備功能，將所有的讀操作引入slave 服務器，因?yàn)閿?shù)據庫的讀寫分離了，所以我們的應用程序也得做出相應的變化。我們實現了一個數據訪問模塊(圖中的data access module)，使上層寫代碼的人不知道讀寫分離的存在。這樣多數據源讀寫分離就對業務代碼沒有了侵入。同時這里引出了代碼層次的演變。

思考的點

1. 如何支持多數據源？

2. 如何封裝對業務沒有侵入？

3. 如何使用目前業務的ORM框架完成主從讀寫分離？是否需要更4. 換ORM模型？ORM模型之間各有什么優缺點？

4. 如何取舍？

數據庫讀寫分離會遇到如下問題：

1. 在master和slave復制的時候，考慮延時問題、數據庫的支持、復制條件的支持。

2. 當為了提高可用性，將數據庫分機房后，跨機房傳輸同步數據，這個更是問題。

3. 應用對于數據源的路由問題。

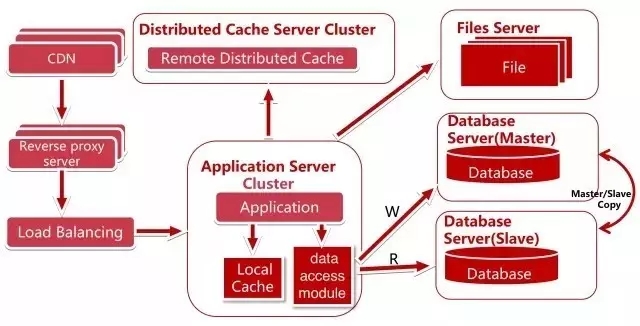

七、使用反向代理和CDN加速網站響應

使用 CDN 可以很好地解決不同的地區的訪問速度問題，反向代理則在服務器機房中緩存用戶資源。

訪問量越來越大，我們文件服務器也出現了瓶頸。

八、分布式文件系統

思考的點

1. 分布式文件系統如何不影響已部署在線上的業務訪問？不能讓某個圖片突然訪問不到呀。

2. 是否需要業務部門清洗數據？

3. 是否需要重新做域名解析？

這時數據庫又出現了瓶頸。

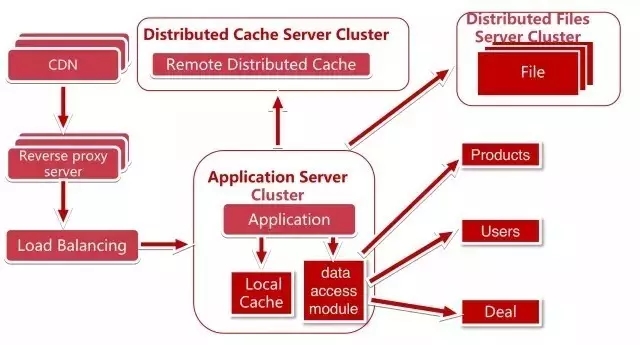

九、數據垂直拆分

數據庫專庫專用，如圖Products、Users、Deal庫。解決寫數據時并發量大的問題。

思考的點

1. 跨業務的事務如何解決？使用分布式事務、去掉事務或不追求強事務。

2. 應用的配置項多了。

3. 如何跨庫進行數據的join操作？

這個時候，某個業務的數據表的數據量或者更新量達到了單個數據庫的瓶頸。

十、數據水平拆分

如圖，我們把User拆成了User1和User2，將同一個表的數據拆分到兩個數據庫中，解決了單數據庫的瓶頸。

思考的點

1. 水平拆分的策略都有哪些？各有什么優缺點？

2. 水平拆分的時候如何清洗數據？

3. SQL的路由問題，需要知道某個User在哪個數據庫上。

4. 主鍵的策略會有不同。

5. 假設系統中需要查詢2017年4月份已經下單過的用戶名的明細，而這些用戶分布在user1和user2上，我們后臺運營系統在展示時如何分頁？

這個時候，公司對外部做了流量導入，我們應用中的搜索量飆升，繼續演進。

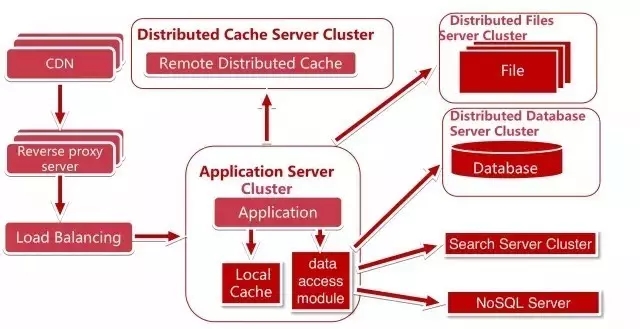

十一、拆分搜索引擎

使用搜索引擎，解決數據查詢問題。部分場景可使用NoSQL提高性能，開發數據統一訪問模塊，解決上層應用開發的數據源問題。如圖data access module 可以訪問數據庫、搜索引擎、NoSQL。

總結

本文只是一個舉例演示，各個服務的技術架構需要根據自己業務特點進行優化和演進，所以大家的過程也不完全相同。

最后的這個示例也不是完美的，例如負載均衡還是一個單點，也需要集群，我們這個架構也只是冰山一角。因?yàn)樵诩軜?gòu)演進的過程中，還要考慮系統的安全性、數據分析、監控、反作弊等，同時往后繼續發展，也要考慮到SOA架構、服務化、消息隊列、任務調度、多機房等。

從以上對架構演進的講解，也可以看出來，所有大型項目的架構和代碼，都是一步一步根據實際的業務場景和發展情況發展演變而來，在不同的階段，會使用的不同的技術，不同的架構來解決實際的問題，所以說，高大上的項目技術架構和開發設計實現不是一蹴而就的。

正是所謂的萬丈高樓平地起。在架構演進的過程中，小到核心模塊代碼，大到核心架構，都會不斷演進的，這個過程值得我們?nèi)ド钊雽W(xué)習和思考。
