背景

隨著網絡的快速普及和相關應用的日益深入，各種增值業務已經開始廣泛部署，基礎網絡的可靠性日益成為用戶關注的焦點，能夠保證網絡傳輸不中斷對于終端用戶非常重要。

通常，同一網段內的所有主機上都設置一條相同的、以網關為下一跳的缺省路由。主機發往其他網段的報文將通過缺省路由發往網關，再由網關進行轉發，從而實現主機與外部網絡的通信。當網關發生故障時，本網段內所有以網關為缺省路由的主機將無法與外部網絡通信。增加出口網關是提高系統可靠性的常見方法，此時如何在多個出口之間進行選路就成為需要解決的問題。

VRRP的出現很好的解決了這個問題。VRRP能夠在不改變組網的情況下，采用將多臺路由設備組成一個虛擬路由器，通過配置虛擬路由器的IP地址為默認網關，實現默認網關的備份。當網關設備發生故障時，VRRP機制能夠選舉新的網關設備承擔數據流量，從而保障網絡的可靠通信。

VRRP概述

如下圖，HostA通過Switch雙歸屬到SwitchA和SwitchB。在SwitchA和SwitchB上配置VRRP備份組，對外體現為一臺虛擬路由器，實現鏈路冗余備份。

VRRP簡介之原理篇

我們可以在上圖中的網絡中部署VRRP協議，下面結合該圖介紹VRRP協議的基本概念：

VRRP路由器（VRRP Router）：運行VRRP協議的設備，它可能屬于一個或多個虛擬路由器，如SwitchA和SwitchB。
虛擬路由器（Virtual Router）：又稱VRRP備份組，由一個Master設備和多個Backup設備組成，被當作一個共享局域網內主機的缺省網關。如SwitchA和SwitchB共同組成了一個虛擬路由器。
Master路由器（Virtual Router Master）：承擔轉發報文任務的VRRP設備，如SwitchA。
Backup路由器（Virtual Router Backup）：一組沒有承擔轉發任務的VRRP設備，當Master設備出現故障時，它們將通過競選成為新的Master設備，如SwitchB。
VRID：虛擬路由器的標識。如SwitchA和SwitchB組成的虛擬路由器的VRID為1。
虛擬IP地址(Virtual IP Address)：虛擬路由器的IP地址，一個虛擬路由器可以有一個或多個IP地址，由用戶配置。如SwitchA和SwitchB組成的虛擬路由器的虛擬IP地址為10.1.1.10/24。
IP地址擁有者（IP Address Owner）：如果一個VRRP設備將虛擬路由器IP地址作為真實的接口地址，則該設備被稱為IP地址擁有者。如果IP地址擁有者是可用的，通常它將成為Master。如SwitchA，其接口的IP地址與虛擬路由器的IP地址相同，均為10.1.1.10/24，因此它是這個VRRP備份組的IP地址擁有者。
虛擬MAC地址（Virtual MAC Address）：虛擬路由器根據虛擬路由器ID生成的MAC地址。當虛擬路由器回應ARP請求時，使用虛擬MAC地址，而不是接口的真實MAC地址。如SwitchA和SwitchB組成的虛擬路由器的VRID為1，因此這個VRRP備份組的MAC地址為00-00-5E-00-01-01。

VRRP協議報文

VRRP協議報文封裝在IP報文中，發送到分配給VRRP的IP組播地址。在IP報文頭中，源地址為發送報文接口的主IP地址（不是虛擬IP地址），目的地址是224.0.0.18，TTL是255，協議號是112。

目前，VRRP協議包括兩個版本：VRRPv2和VRRPv3。VRRPv2僅適用于IPv4網絡，VRRPv3適用于IPv4和IPv6兩種網絡。

VRRP報文結構

VRRP簡介之原理篇

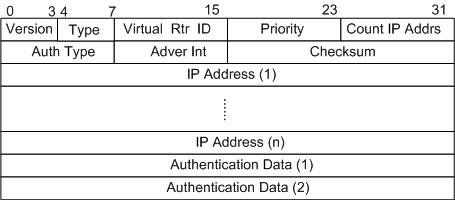

VRRPv2報文結構

VRRP簡介之原理篇

VRRPv3報文結構

VRRP簡介之原理篇

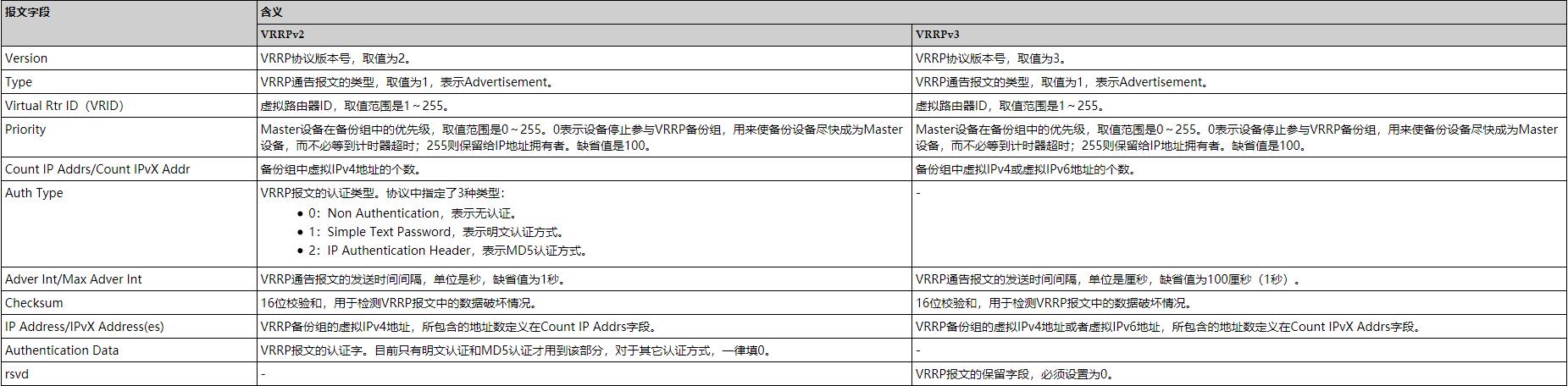

VRRP報文字段含義

VRRP認證

VRRPv2支持在通告報文中設定不同的認證方式和認證字。

無認證方式：設備對要發送的VRRP通告報文不進行任何認證處理，收到通告報文的設備也不進行任何認證，認為收到的都是真實的、合法的VRRP報文。
簡單字符（Simple）認證方式：發送VRRP通告報文的設備將認證方式和認證字填充到通告報文中，而收到通告報文的設備則會將報文中的認證方式和認證字與本端配置的認證方式和認證字進行匹配。如果相同，則認為接收到的報文是合法的VRRP通告報文；否則認為接收到的報文是一個非法報文，并丟棄這個報文。
MD5認證方式：發送VRRP通告報文的設備利用MD5算法對認證字進行加密，加密后保存在Authentication Data字段中。收到通告報文的設備會對報文中的認證方式和解密后的認證字進行匹配，檢查該報文的合法性。
