VRRP基本配置

配置VRRP組

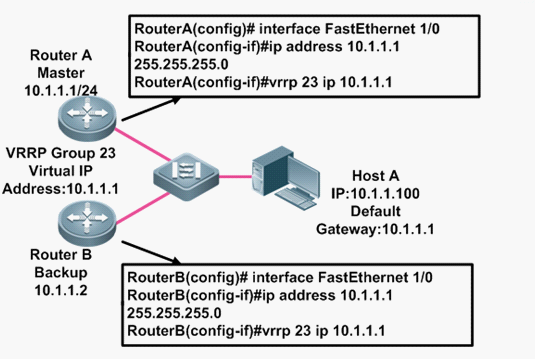

要啟用VRRP，最基本的配置就是要?jiǎng)?chuàng)建VRRP組，并為VRRP組配置虛擬IP地址

    Vrrp group-number ip ip-address [secondary]

    group-number 為VRRP組的編號。即VRID 范圍1~255,

    ip-address    虛擬IP地址。

    Secondary    輔助IP地址

需要在主路由器和備份路由器上配置

配置VRRP優先級

如果希望指定某臺路由器稱為主路由器，可以手工調整其優先級

     Vrrp group-number priority number

     Group-number  VRRP組號 VIRD

     Priority   表示優先級

     Number  表示優先級 范圍,0~255，默認為100，但是0被保留為特殊用途，255表示IP地址擁有者。

優先級的配置在沒有IP地址擁有者的情況下。想讓哪臺路由器成為主路由器就在哪臺路由器上配置

配置VRRP接口跟蹤

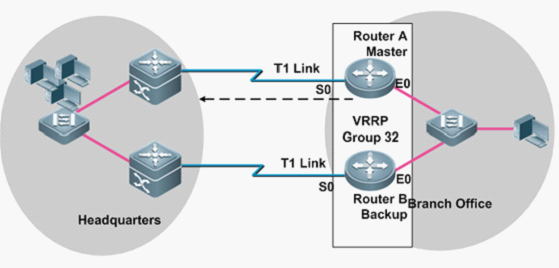

如上圖所示：RA為主路由器，RB為備份路由器，但是當RA上的接口S0發生故障時，RA依然從接口E0發送通告報文，聲明自己為主路由器，但是RA實際上已經不能進行轉發了。也就是說路由器網路中不能判定路由器接口是否發生了故障。

VRRP接口跟蹤機制就是檢測接口故障的一種機制。配置了接口跟蹤機制的路由器，當自己的接口發生故障時會將自己的路由器優先級降低，從而使自己從主路由器變?yōu)閭浞萋酚善�，然后原�?lái)的備份路由器此時將成為主路由器。

    Vrrp group-nunmber track interface [priority-decrement]

    priority-decrement為降低的優先級數

注意： priority-decrement是降低了多少而不是降低到多少，比如priority-decrement為30，那么此路由器的優先級在原來基礎上降低30.

配置VRRP搶占模式

搶占模式： 指當原來的路由器從故障中回復并接入到網絡層后，配置了VRRP搶占模式的路由器將奪回原來屬于自己的角色（主路由器），如果沒有配置，回復之后將保持備份路由器的狀態。

推薦使用啟用搶占模式

vrrp group-number preempt  {delay [Delay-time] }

Delay  取值范圍為1～255之間，如果不配置delay時間，那么其默認值為0秒。

delay-time 為延遲搶占的時間即從該路由器發現自己的優先級大于MASTER的優先級開始 經過delay-time這樣長的一段時間之后才允許搶占。

在主路由器中配置該命令

配置VRRP定時器

VRRP定時器可以修改通告報文的發送時間

    vrrp group-number timers advertise vrrp-advertise-interval

    adver_interval為設置定時器adver_timer的時間間隔。MASTER每隔這樣一個時間間隔，就會發送一個advertisement報文以通知組內其他路由器自己工作正常，

    vrrp-advertise-interval的取值范圍為0～254。

在主路由器上配置

配置VRRP定時學習功能

配置此命令的路由器會學習發送通告報文時間，進而計算出失效間隔，否則默認3s，

這條命令對于上面的配置VRRP定時器，在主路由器中配置了發送時間間隔，那么在備份路由器上就需要配置定時學習功能來計算失效間隔，因?yàn)槭�效間隔是發送時間的3倍

vrrp group-number times learn

VRRP負載均衡

在一組VRRP組中，主路由器承擔數據轉發任務的同時，備份路由器的鏈路將處于空閑狀態，這必然造成了帶寬資源的浪費。為了避免這種浪費，使用VRRP負載均衡。

VRRP負載均衡是通過實現將路由器加入到多個VRRP組實現的，使VRRP路由器在不同的組中擔任不同的角色。

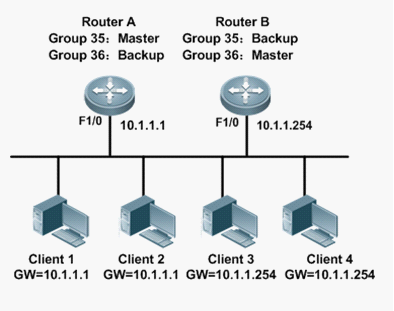

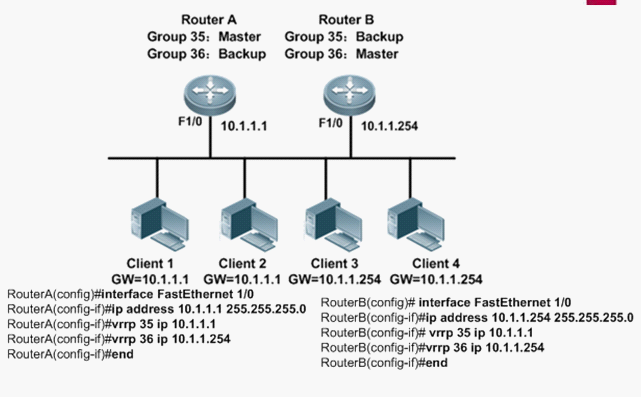

如下圖所示：RA為組35的主路由器，同時又是組36的備份路由器

RB為組36的主路由器，同時又是組35的備份路由器。

在正常狀態下，ＰＣ１、PC2走RA，PC3和PC4走ＲＢ，但是兩個路由器一旦出現故障，就將網關切換到備份路由器。ＲＡ和ＲＢ可以說是相輔相成的。

VRRP并不具備對流量進行監控的機制，它的負載均衡只是通過使用多個ＶＲＲＰ組來實現的。
