RouterOS 是由 MikroTik 公司開發的基于 Linux 內核的路由操作系統，是目前功能較強、應用較廣的一款軟路由系統，適用于中小企事業單位、網吧、賓館和運營商。通過該軟件可以將標準的 PC 電腦變成專業路由器，在軟件的開發和應用上可以不斷地更新和發展，使其功能在不斷增強和完善。特別在無線、認證、策略路由、帶寬控制和防火墻過濾等功能上有著非常突出的功能。

本文旨在介紹在服務器上使用 MikroTik RouterOS CHR 6.48.1 在騰訊云新加坡數據中心和 AWS新加坡數據中心的兩臺服務器上配置隧道。

需要注意的是，本文所操作的服務器均位于新加坡，服務器之間的加密數據通信均屬新加坡國內通信交換，符合相關法律法規。

若您尚未了解 MikroTik RouterOS 的安裝和配置，請移步m.51huadong.com/servernews/11007875.html 開始您的第一步。

一、服務器租用

一般情況下，在不支持 IPSec 硬件加密的 CHR (Cloud Hosted Router) 上，實現安全通信隧道需要仰仗強大的算力支持，因此根據所需要的實時數據處理量來選購配置是十分重要的。本文因僅供測試，選用的是 24 元/月 CPU：1核 (獨享) 配置，可以處理一般的數據流。

二、安裝和配置服務器

2.1 安裝和初始化

RouterOS 的安裝和基本配置請移步《在服務器上安裝MikroTik RouterOS并配置簡單的端口轉發》，請至少做到步驟《3.2.3 注冊 RouterOS》。

2.2 放行端口

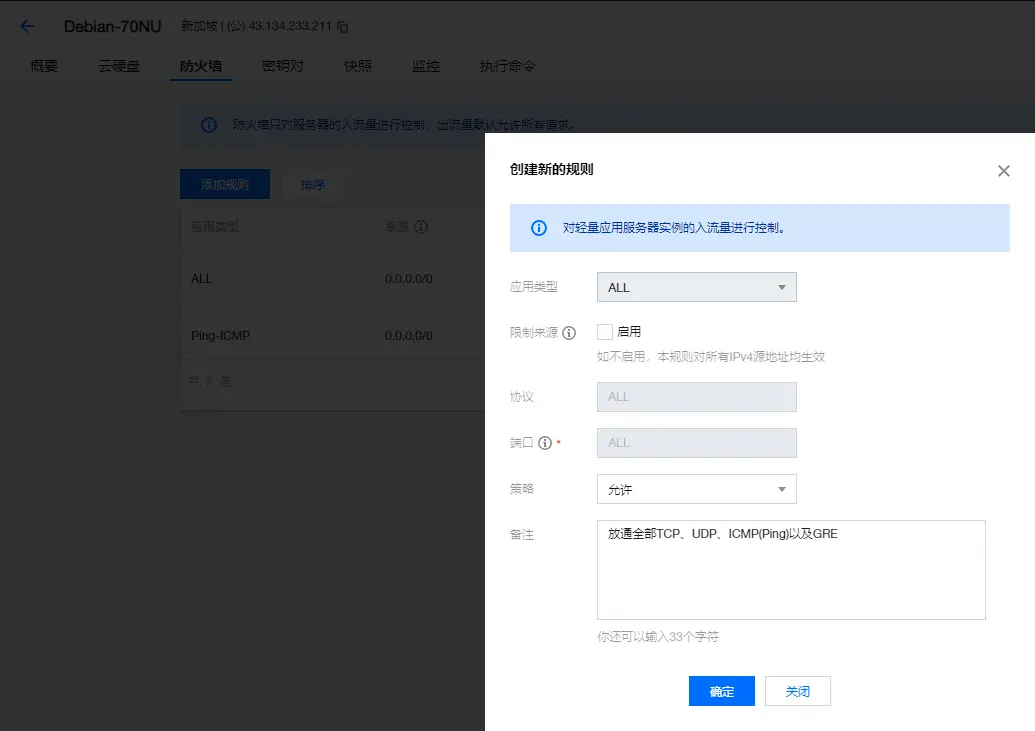

進入輕量應用服務器管理界面，點擊“防火墻”選項卡，創建對所有 (ALL) 端口的放行規則。由于建立隧道需要用到多個端口，因此建議直接放行所有端口以保證的可用性。

在 AWS 數據中心的服務器上執行相同的操作。

三、創建隧道

3.1 創建 GRE Tunnel

3.1.1 創建 Interface for GRE

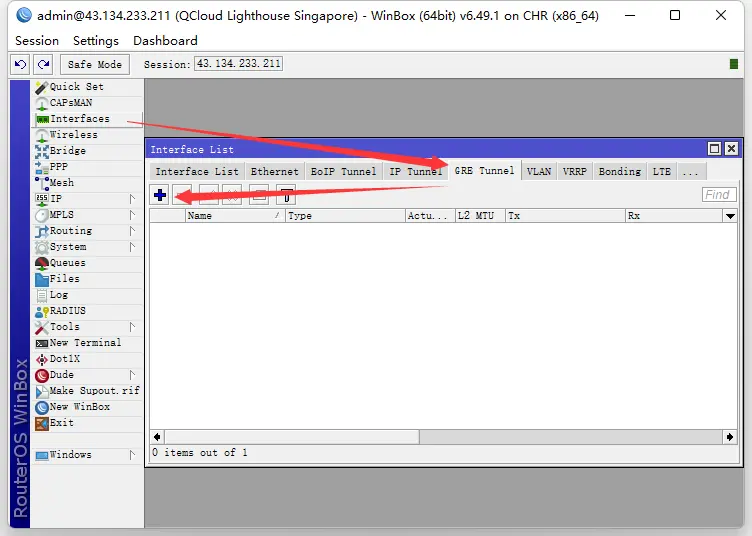

打開 WinBox 里的 Interface 界面，轉到 GRE Tunnel 選項卡，單擊左上角的“+”按鈕。

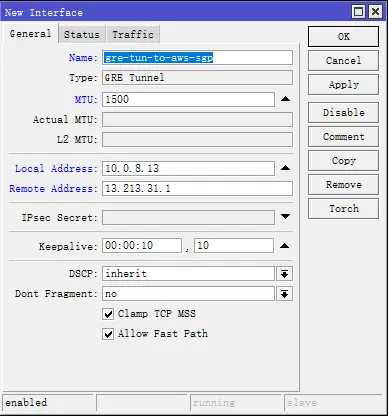

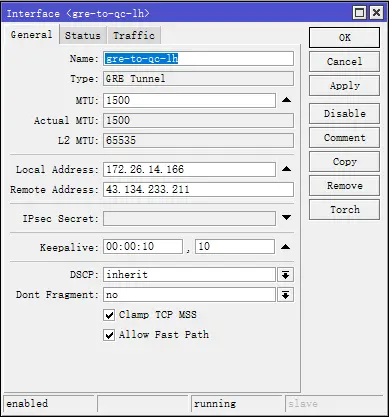

在彈出的窗口中填寫相應的信息，其中 Name 字段可以自定義，MTU 的值為 1500，Local Address 為本機的內網地址（在輕量應用服務器管理界面“概要”選項卡的“網絡信息”一欄中有顯示），Remote Address 為對端服務器的公網 IP 地址。單擊右側的 “OK” 按鈕保存。

在 AWS 數據中心的服務器上執行相同的操作。其中 Local Address 和 Remote Address 需要修改。

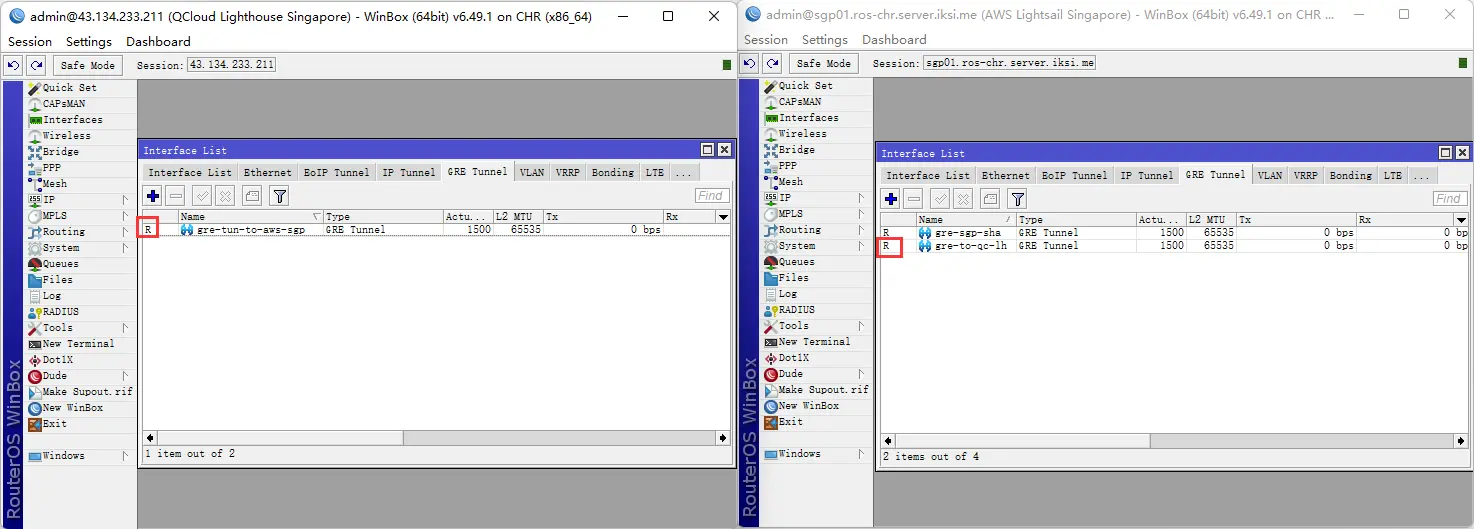

雙端出現 R 時，說明隧道已經建立。

3.1.2 配置隧道雙端的 IP 地址

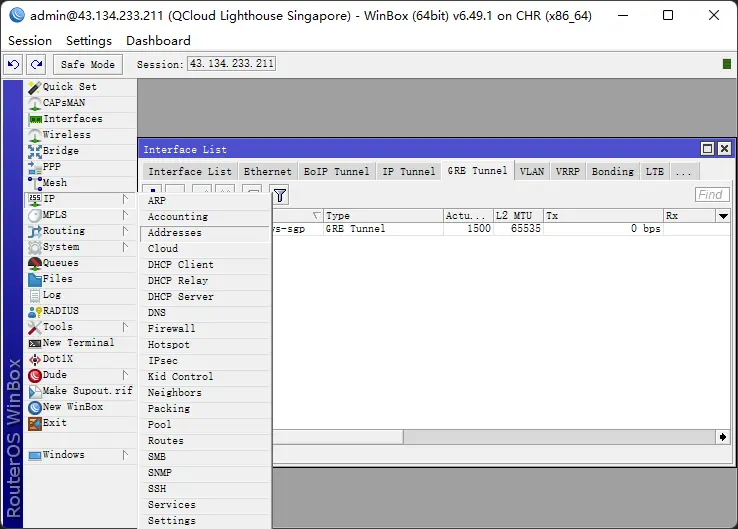

點選 IP – Address 后彈出 Address List 窗口。

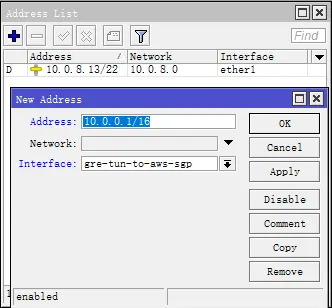

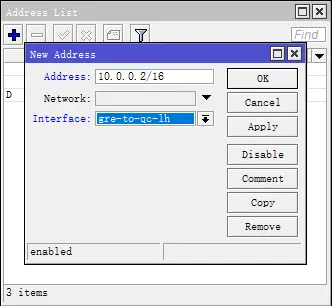

單擊左上角的“+”按鈕，彈出 New Address 窗口。在其中填寫相應的信息，其中 Address 為自定義的內網 IP 地址，不要與已有的地址重復；Network 將會根據 Address 中填寫的 IP/CIDR 自動計算；Interface 選擇上一步驟中創建的 GRE 隧道的名稱。單擊右側的 “OK” 按鈕保存。

在 AWS 數據中心的服務器上執行相同的操作。其中 Address 需要與對端服務器在同一網段內。

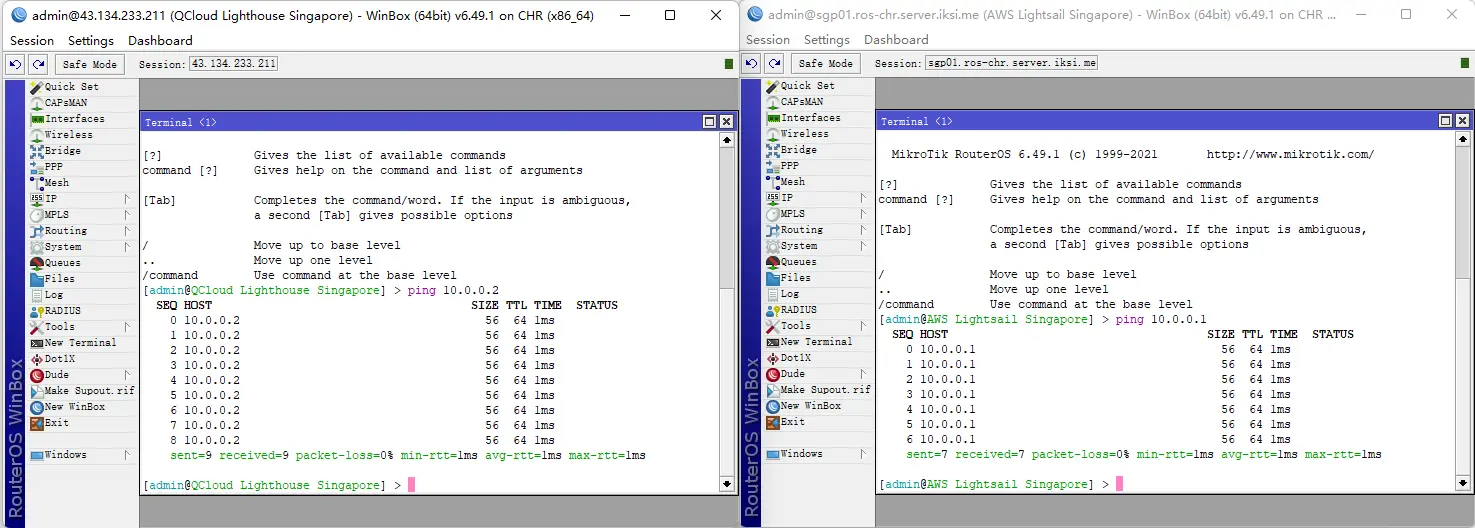

隧道兩端互相對 ping，可以看到數據包能夠到達。

3.2 創建 IPIP Tunnel

3.2.1 創建 Interface for IPSec

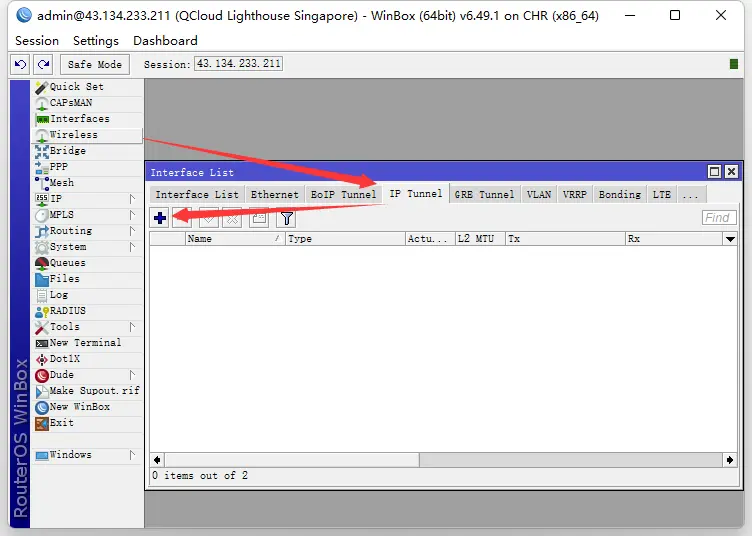

打開 WinBox 里的 Interface 界面，轉到 IP Tunnel 選項卡，單擊左上角的“+”按鈕。

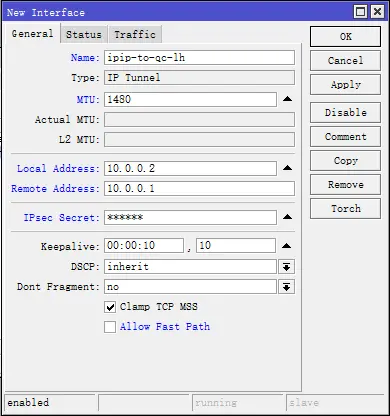

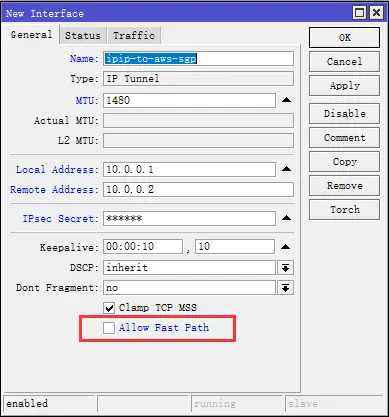

在彈出的窗口中填寫相應的信息，其中 Name 字段可以自定義，MTU 的值為 1480，Local Address 為步驟 3.1.2 中為本機設置的 IP 地址，Remote Address 為在步驟 3.1.2 中在對端服務器上設置的 IP 地址，IPSec Secret 請自定義，底部的 Allow Fast Path 請取消勾選（CHR 一般不支持 IPSec 硬件加速）。單擊右側的 “OK” 按鈕保存。

在 AWS 數據中心的服務器上執行相同的操作。其中 Local Address 和 Remote Address 需要修改。

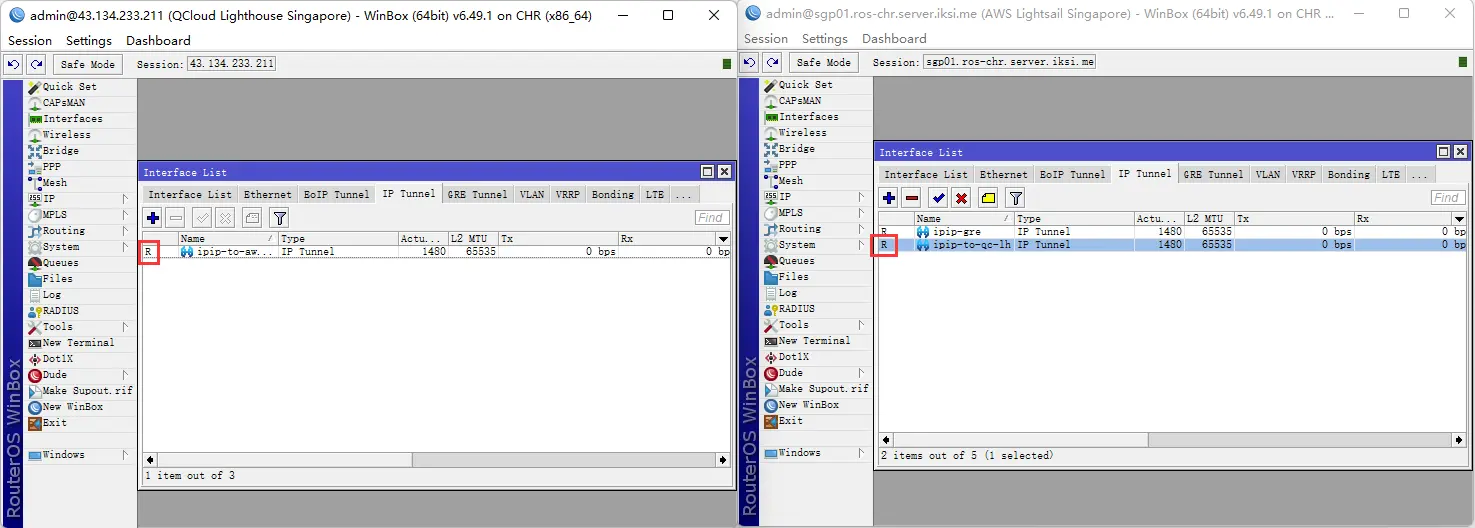

雙端出現 R 時，說明隧道已經建立。

3.2.2 配置隧道雙端的 IP 地址

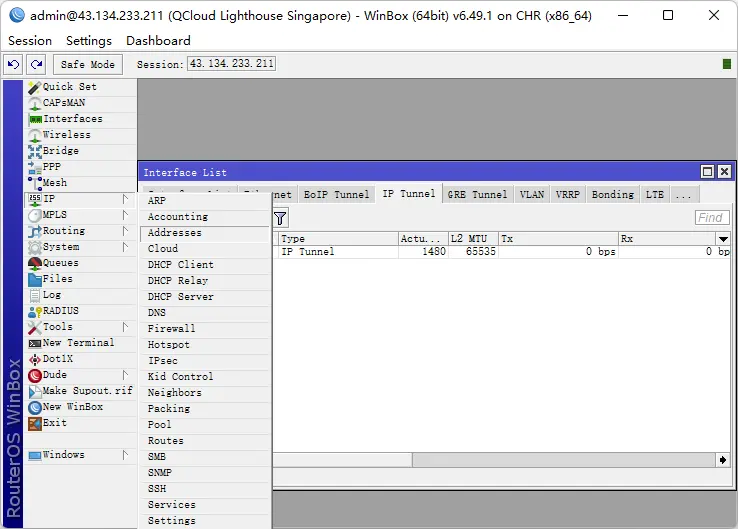

點選 IP – Address 后彈出 Address List 窗口。

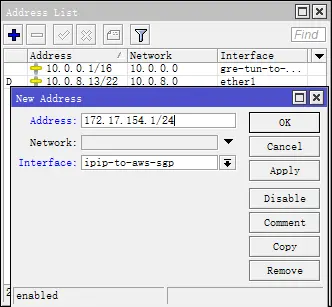

單擊左上角的“+”按鈕，彈出 New Address 窗口。在其中填寫相應的信息，其中 Address 為自定義的內網 IP 地址，不要與已有的地址重復；Network 將會根據 Address 中填寫的 IP/CIDR 自動計算；Interface 選擇上一步驟中創建的 IPSec 隧道的名稱。單擊右側的 “OK” 按鈕保存。

在 AWS 數據中心的服務器上執行相同的操作。其中 Address 需要與對端服務器在同一網段內。

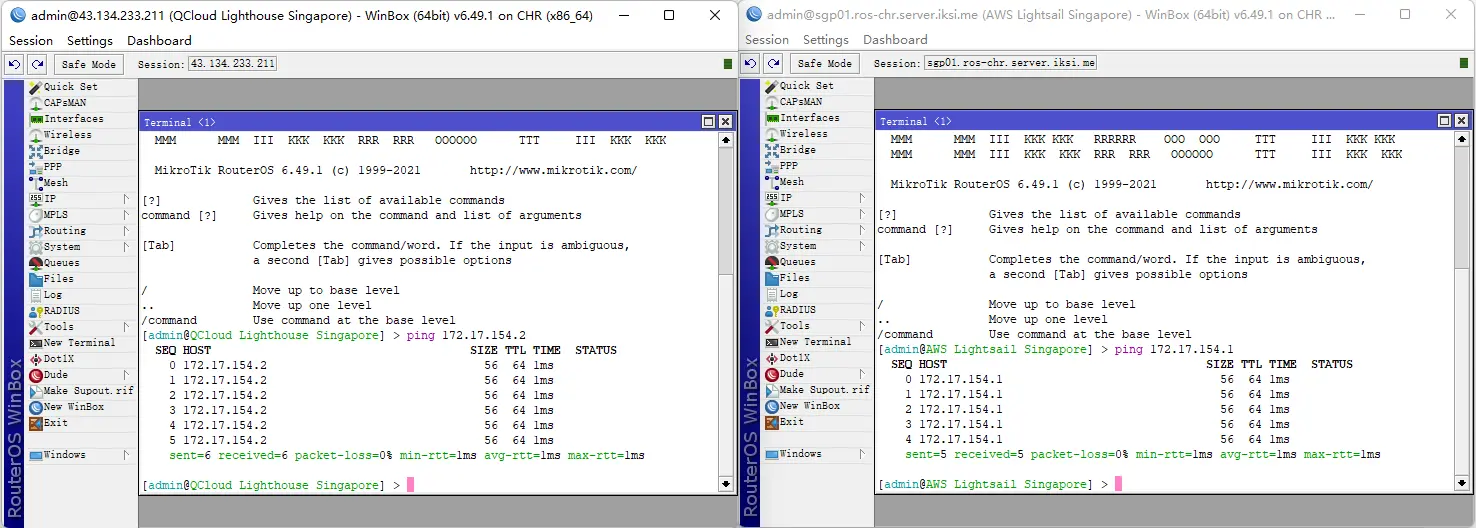

隧道兩端互相對 ping，可以看到數據包能夠到達。

四、測速

4.1 GRE 隧道測速

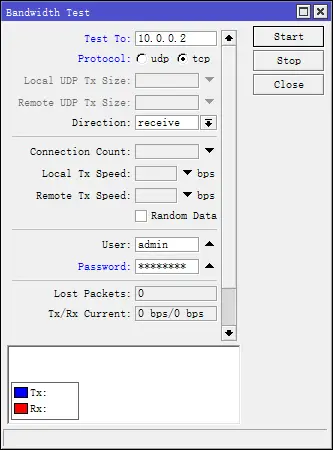

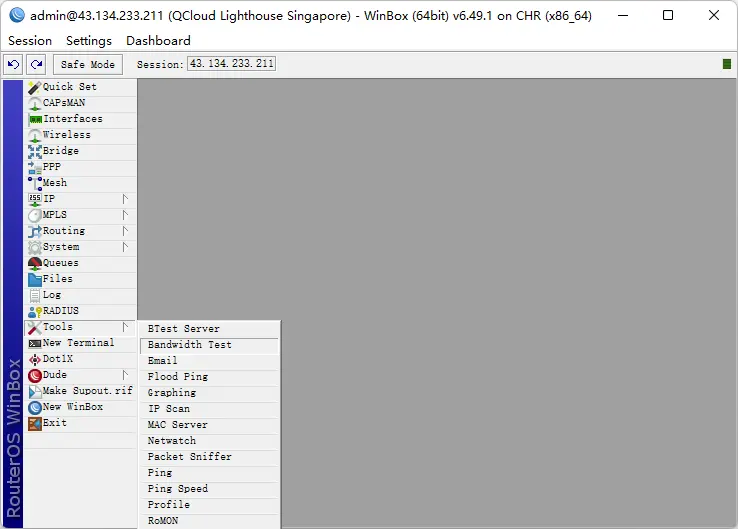

點選 Tools – Bandwidth Test 后彈出 Bandwidth Test 窗口。

與 iperf3 工具類似，Bandwidth Test 可進行發送方和接收方模式的測速，支持 TCP 和 UDP 協議。在 Test To 內填寫在步驟 3.1.2 中在對端服務器上設置的 IP 地址，Direction 為測速的接受/發送方模式選擇，輸入對端服務器的 User 和 Password 后單擊右側的 “Start” 按鈕開始測速。

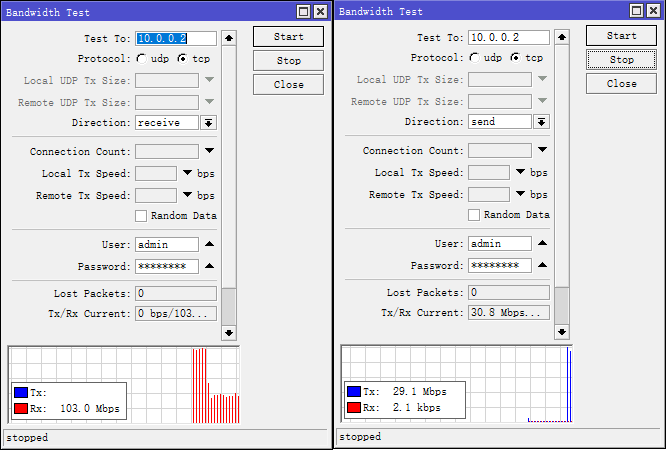

收發帶寬測試結果如圖所示，可以說是跑滿帶寬了。

4.2 IPSec 隧道測速

將步驟 4.1 中的 Test To 地址改為步驟 3.2.2 中在對端服務器上設置的 IP 地址，單擊右側的 “Start” 按鈕開始測速。

建立在 GRE 隧道內的 IPSec 軟件加密隧道在這種小帶寬場景下依舊未損失多少性能，帶寬依然相當充足。
